La mezzanine

Parce que les mezzanines c'est trop bien, on a décidé d'en construire une dans le salon. Elle est en bois évidement. Le dessin ci dessous donne les dimensions.




Le plan est téléchargeable au format Google Sketchup avec le reste de l'ossature de la maison ici.

Le calcul des sections du solivage et des poteaux s'est fait en suivant les abaques classiques comme celle-ci. On doit respecter 150kg au m² de plancher pour être tranquille.
Après on peut prendre des sections supérieures pour l'aspect esthétique. Et enfin on demande à son charpentier-scieur préféré de vérifier tout ça ;-)

Voici les sections de bois retenues en cm:
Poteaux - 14*14
Bastaing de cadre - 10*25
Lierne sous bastaing - 8*20
Lierne sous solives - 8*15
Solives - 8*12
Il y a 4 poteaux 10*10 intégrés dans l'ossature de la cloison sur laquelle repose la lierne sous solives.

Voici les étapes de la réalisation.

Repérage des poteaux au sol

On repère les poteaux en matérialisant les bords de la mezzanine avec des cordeaux puis on trace les emplacements.


Repérage du niveau fini

Pour ça on sort le niveau laser et on marque sur les murs et les poteaux d'ossature le niveau fini.
Pour les poteaux au milieu de la pièce, on utilise une règle verticale posée sur le sol, mise d'aplomb et on mesure la hauteur de passage du laser.
A l'aide de nos cotes, on peut procéder à l'étape suivante.


Préparation des poteaux

Les poteaux (et toutes les grosses sections d'ailleurs) sous coupés en deux passes de scies circulaire et finis à la scie égoïne. On taille les extrémités afin de pouvoir poser et fixer solidement les bastaings.







Préparation et pose du support sous bastaing

Toutes les pièces de la mezzanine restent apparentes, du coup elles sont toutes rabotées et poncées. On casse les angles à la plane ou la ponceuse. On pré-perce les trous au diamètre des vis. Attention ne pré-percer que la pièce à fixer, pas le support, sinon la vis risque de tourner dans le vide. Ici, on utilise des vis de charpente 8mm*140mm. On fixe sous le niveau des futurs bastaings.




Préparation de la lierne

La hauteur de la lierne avec les solives dessus doit faire 25cm pour que tout s'aligne avec les bastaings. Pour cela on entaille la lierne à la défonceuse à chaque passage de solive. Comme on l'a appris au stage de menuiserie Bois&Cie et qu'on est des bons élèves, on s'est fabriqué un gabarit pour la défonceuse. Après ça va tout seul.






Préparation des bastaings

On fait avec des encoches de 3cm de profondeur à la défonceuse qui recevront les solives. L'idée est de ne pas utiliser de sabots métalliques, c'est plus élégant. Même remarque, la fabrication d'un gabarit facilite le travail.





Petite astuce pour le traçage de l'emplacement des encoches, on pose toutes les pièces recevant des solives au sol, les unes contre des autres, et on les trace toutes en même temps. Une seule mesure et pas de risque d'erreur entre les bastaings.



On fait un mi-bois à l'angle principal et sur la lierne. Un petit détail sur le mi-bois entre les deux bastaings. On a tout percé en diamètre 18mm et on a fait une petite entaille à la défonceuse pour accueillir l'écrou (il sera recouvert par le parquet). L'assemblage se fait avec un gros boulon 18mm*25cm que j'ai trouvé dans l'atelier de mon Papy :-)




Montage de la lierne

On pré-perce en 8mm et on fixe avec deux vis de charpente 8mm*140mm par poteau dans la cloison.



Montage des poteaux

L'ancrage des poteaux est ici (encore !) un peu expérimental. On a mis une bande de rupture de capillarité (comme pour l'ossature bois) sur laquelle on a fixé un petit cadre en bois de la taille du poteau. Ce cadre est fixé dans le béton avec deux vis à frapper. Il entoure le pied du poteau et doit simplement empêcher le poteau de bouger. Dans le cas de la mezzanine, il n'y a pas de risque d'arrachement.




On érige ensuite les poteaux, on les règle au fil à plomb et on fixe quelques contreventements avec des serres joints.





Montage des bastaings

Les bastaings étant lourds, ils sont montés en deux temps, on pose une extrémité sur un poteau, quelqu'un se poste pour sécuriser et on monte la seconde extrémité sur le deuxième poteau.

On visse les poteaux aux bastaings avec des vis de charpente 8mm*100mm. On assemble le mi-bois de l'angle avec le fameux boulon qui rentre à la massette.








Les deux bastaings qui se croisent au dessus du poteau sont vissés entre eux par 2 vis 8mm*160mm.
L'angle de la mezzanine est en porte-à-faux, ça donne un effet aérien assez sympa et ça évite d'avoir un poteau en plein milieu du salon. On fait le test de résistance avec Seb en le soumettant à une charge extrême.




Préparation et pose des solives

Comme pour le reste, les solives sont rabotées, poncées et les angles cassés. Les angles des extrémités sont arrondis à la plane pour que ça rentre bien dans les encoches arrondies de la défonceuse. Le résultat est plutôt propre. Certaines solives sont plus fine que les encoches de quelques millimètres, pour éviter qu'elle bouge on les fixe au bastaing ou à la lierne avec une vis 5mm*80mm en diagonale.














Et voila toutes les solives posées ! Il reste encore à poser le parquet, l'escalier et des gardes corps, mais ce sera pour plus tard.

Un immense merci à Seb qui est venu manier la défonceuse comme un pro et porter des gros bastaings avec nous, ça fait super plaisir !


dimanche 15 février 2015

Squelette de cloisons

Il pleut dehors. Et quand il ne pleut pas, il fait froid et il y a du vent. Du coup, on est un peu forcé de travailler à l'intérieur. On s'est protégé comme on a pu de la météo peu clémente. On s'est enfin décidé à bâcher toutes les ouvertures pour en finir avec le multi-couches k-way, polaire, sous-pull, sous-sous-pull et les collants sous le pantalon avec les chaussettes de ski... Bref, on a gagné en confort, sans regret pour le temps passé à mettre tout ça en place.Et puis la neige est arrivée ...

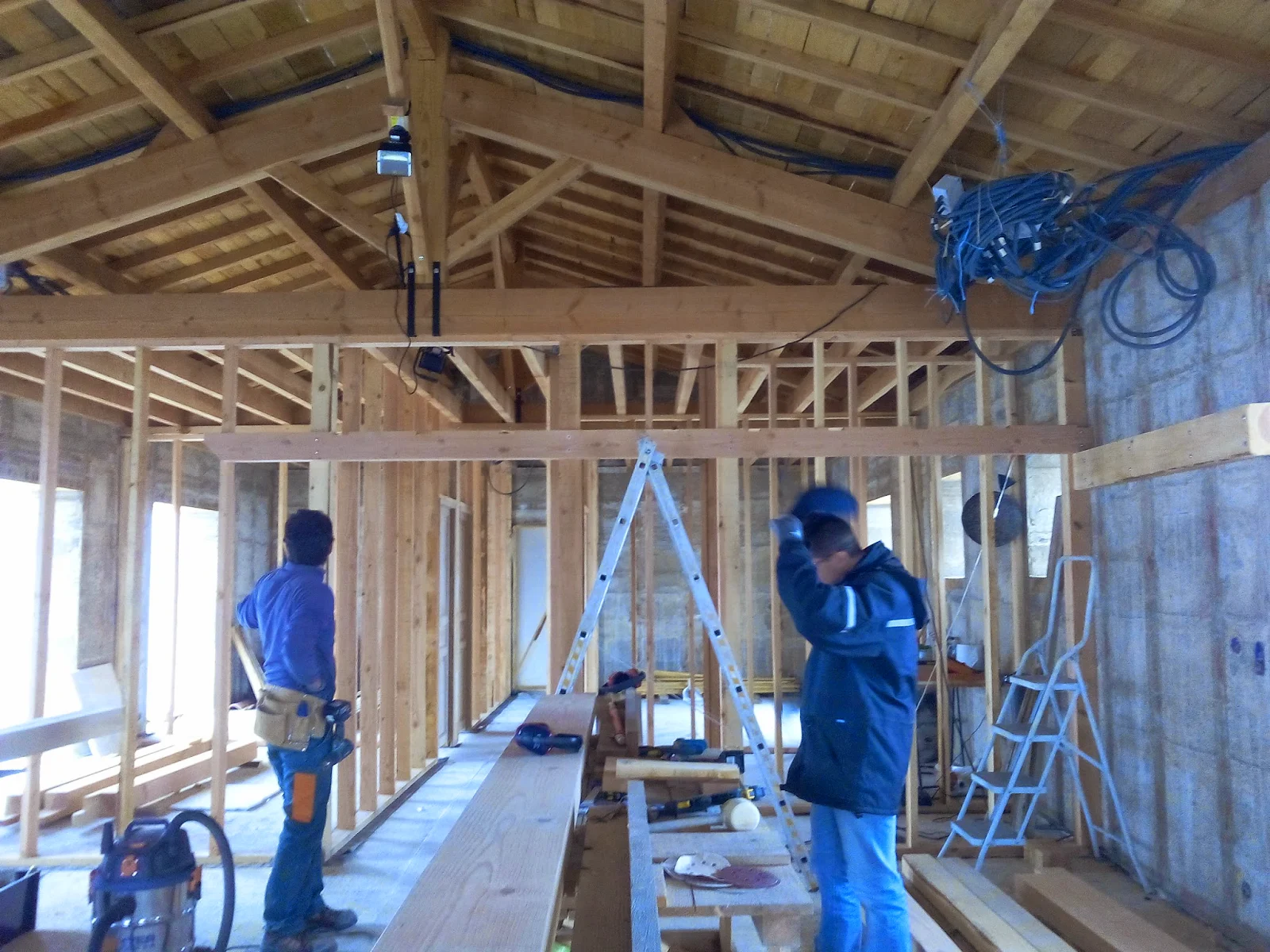

En attendant que l'hiver passe, on s'est mis aux cloisons ! Alors l'idée c'est de faire des cloisons en terre-paille allégée de 10cm d'épaisseur (hors enduit). On commence donc par réaliser une ossature en bois. On a utilisé des poteaux type greb 10*4 rabotés sur chant pour les lisses basses et hautes ainsi que les montants.

On a tiré des cordeaux sur l'emplacement des futures cloisons pour découper et positionner les lisses basses. On s'est un peu pris les pieds dedans mais ça reste une méthode très simple et fiable. Les lisses basses sont posées sur un reste de bande de rupture de capillarité pour contrer les remontées d'humidité de la dalle de chaux et ancrées avec des chevilles à frapper.




Une fois les lisses basses en place. On positionne les lisses hautes au fil à plomb et on les fixe avec des clous ou des vis selon la configuration.



Avant de monter les lisses hautes, on a pris soin de noter l'emplacement de tous les montants sur la lisse basse et la lisse haute associée. C'est l'expérience du greb ça ...
On a prévu un entraxe maximum de 50cm entre chaque montant. Comme pour les lisses, les montants sont cloués ou vissés selon les cas. On a gardé pour la fin les montants des futures portes.




Un petit détail pratique. Pour un bout de lisse haute, on a dû faire des entailles peu profondes qui contiendront les sabots de charpentes (U métalliques noirs qu'on voit sur la photo précédente au centre de l'entrait). Ça se fait tout seul à la scie en plusieurs passes.



Il reste maintenant à monter les portes. Un court guide de montage est fourni avec la porte, c'est pratique, ça donne l'ordre des opérations... Alors dans l'ordre et adapté à notre ossature de cloisons en bois, on découpe les montants qui entourent la future porte, de préférence un peu plus long que la cote pour "que ça force un peu". On positionne le montant côté gonds, vissé en bas. On pré-perce l'emplacement des futures vis dans le dormant de la porte avec un léger chanfrein pour que la tête de la vis arrive à ras du bois. On met en place le dormant de la porte en le calant à hauteur avec tout ce qu'on a sous la main.



Ensuite, on met de niveau au fil à plomb la partie du dormant côté gonds en tapotant au maillet le montant relatif "qui force un peu". On visse (5 vis dans ce côté du dormant). On fait la même chose avec le montant et le dormant de l'autre côté de la porte mais on attend pour visser. Avant de visser, il faut mettre de niveau la traverse haute du dormant (je dis haute mais y a pas de traverse basse, cherchez pas). Là encore, on tapote au maillet sous la traverse haute et on vérifie le niveau avec un niveau à bulle. Quand il est bon, on visse le second côté du dormant (5 vis). On ajoute enfin une traverse haute juste au dessus du dormant de la porte pour finaliser l'ossature de la cloison et pour y visser la traverse du dormant de la porte (3 vis).
Voilà, on peut maintenant remonter la porte sur ses gonds et constater ou non qu'elle ferme bien ...




Les trois portes des chambres sont en place. On a calculé leur hauteur par rapport au niveau du sol fini et à la hauteur de la lame d'air requise (1cm) pour que la future VMC fonctionne correctement.



Merci à Seb qui a bravement affronté le froid pour venir nous donner un coup de main toujours très apprécié.
