lundi 31 mars 2014

Les pignons

La mise en place des pignons s'est avérée plus longue et difficile que nous l'imaginions. Merci la pluie et le vent d'autan !

Nous avons d'abord vu l'épure de la charpente avec notre charpentier. L'idée est que nous partions sur les mêmes bases. Discussion faite, nous repartons avec un schéma de principe à l'échelle.






Pour la réalisation du pignon, nous partons de deux points de référence, le faîtage et le haut du mur, des quels nous tirons un cordeau pour mesurer la hauteur des supports de panne et des poteaux d'ossature.



La première journée, nous avons fait le débit à l'abri à partir de nos mesures et monté un demi pignon entre les gouttes pour valider ces mesures. La pluie a aussi des bons cotés, nous avons eu droit a un bel arc-en-ciel.



Le support de panne faîtière est fait sur le même principe que les colonnes d'appui. Nous avons mis également des plaques d'OSB3 9mm à l'intérieur pour assurer le contreventement.
Les supports des pannes intermédiaires sont des colonnes d'appui simplifiées GREB auxquelles nous avons ajouté des plaques d'OSB3 18mm pour les contreventer et une entretoise traversante avec 2 potelets sous la panne pour reprendre la charge (même principe que pour toutes les colonnes).




Une fois le principe et les dimensions validées nous nous sommes lancés dans le débit et le pré-assemblage de tous les éléments des pignons. Les soirées de la semaine y ont été consacrées :-).




Tous les débits préparés et assemblés, nous avons pu tout poser en deux jours. Le vent n'a pas été avec nous et c’était assez éprouvant en haut des échelles. Heureusement que Casi est venu nous aider, un immense merci à lui pour sa vaillance, son application et son chorizo maison !





Cette étape était assez symbolique car elle signe la fin de l'ossature GREB ! (bon pas complètement en fait il reste les cadres de fenêtres...).



Nous sommes impatients maintenant d'attaquer la prochaine étape, la pose de la charpente ! Et pour changer un peu, nous allons nous reposer et regarder travailler notre charpentier :-.

lundi 17 mars 2014

Un avant-goût de paille ...

Ce week-end, suite à la visite et les conseils de notre charpentier, nous avons renforcé l'ossature pour la pose de la charpente. L'idée est d'avoir une structure stable pour couvrir l'ossature avant de couler le mortier GREB. Cette structure doit résister aux vents auxquels nous sommes pleinement exposés sur notre butte.

Les renforts d'angles

Afin de garantir la stabilité des angles, nous avons ajouté dans ces derniers des plaques d'OSB3 9mm. Celles-ci contreventent et rigidifient fortement les angles.


Les colonnes d'appui

Pour recevoir les fermes de charpente en toute sérénité, nous avons renforcé et finalisé les colonnes d'appui, dans l'ordre :
  • Ajout de plaques d'OSB3 9mm dans les colonnes à l'intérieur des murs.
  • Dépôt d'une couche de liège en vrac entre les lisses basses pour supprimer le pont thermique éventuel
  • Mise en place (ardue !) des premières bottes de paille dans les colonnes ! (car une fois les fermes posées on ne pourra plus :-))
  • Fixation de feuillards métalliques croisés entre chaque botte pour bloquer les diagonales
  • Doublement des entretoises support de ferme
  • Ajout de deux poteaux supplémentaires sur les colonnes sur chant (puis sur face, on a changé d'avis ...) pour soutenir les entretoises doublées avec entaille préalable des bottes à la meuleuse sur toute la hauteur






Le mise en place de ces poteaux sur chant s'est révélée très difficile. La taille des bottes à la meuleuse est compliquée et il faut faire rentrer le poteau en force. Après discussions avec Natalia, nous avons finalement changé de tactique. Nous avons tourné les poteaux sur face pour les avoir parallèles aux autres (plus besoin de découpe dans la paille), mais en ajoutant une entretoise traversante supplémentaire sous les entretoises de ferme afin d'avoir une descente de charge plus homogène sur toutes les entretoises... désolé c'est dur à expliquer regardez plutôt les photos :-)
Avant de monter les poteaux additionnels, nous les avons pré-cloués pour l'accroche du futur mortier car l'espace entre les poteaux ne laissera pas la possibilité de le faire plus tard (en passant, nous bénissons notre dernière acquisition : un cloueur électrique !)




Cette phase fut assez physique. Nous remercions grandement mon collègue Casi qui est venu prêter main forte pour la mise en place des bottes. Nous avons pu échanger sur nos courbatures le surlendemain :-)
Au final, les colonnes sont hyper rigides ! Nous appliquerons la même technique pour les pignons (à priori sans les bottes) afin d’être le plus solide possible.

Nous finissons les colonnes en assurant la protection des bottes. L'eau peut ruisseler le long des bottes mais il faut éviter qu'elle rentre par le dessus. Nous avons donc ajouté des petits "chapeaux" que l'on enlèvera pour la pose de la charpente.





Et voilà, la prochaine étape est la pose des pignons. Si tout va bien, nous serons prêts à recevoir la charpente dans deux semaines !

mardi 11 mars 2014

Les linteaux

Nous avons passé le week-end à monter les linteaux. Cette partie est assez longue mais cela rigidifie bien l'ossature et permet de voir apparaitre les ouvertures. Nous avons eu une super équipe composée d'Alice, Eric et Tim pour cette réalisation. Cela nous a permis de tous les faire sur le week-end. Un immense merci à eux !


Pour information, le dimensionnement des linteaux a été revu avec notre charpentier pendant la phase d'étude de l'ossature. Ils font tous 30 cm de hauteur. Seule la fenêtre des toilettes qui fait 40cm de large n'en a pas. Celui du garage fait 40cm de hauteur pour une portée de 240cm.


 Linteau du garage

  Linteaux de porte et de porte fenêtre.


Une fois les linteaux posés, on voit les façades apparaitre.

Dans un deuxième temps, pour rigidifier encore un peu plus l'ossature, nous finalisons les linteaux avec des plaques d'OSB3 18mm coupées à la largeur des murs que nous vissons par en dessous.



 Le chat n'a pas tardé a trouver une nouvelle cachette :-)


La prochaine étape sera le renforcement des angles de la maison et la préparation des colonnes d'appui pour recevoir les fermes de charpente. A suivre...

jeudi 6 mars 2014

Avancement de l'ossature

Cela fait quelques semaines que nous n'avons pas mis à jour le blog. Cela ne signifie pas que nous n'avons rien fait, bien au contraire !

Le week-end suivant les plantations, nous n'avions qu'un jour pour continuer le mur Sud-Est. Nous sommes allés jusqu'au garage en travaillant tard le soir.

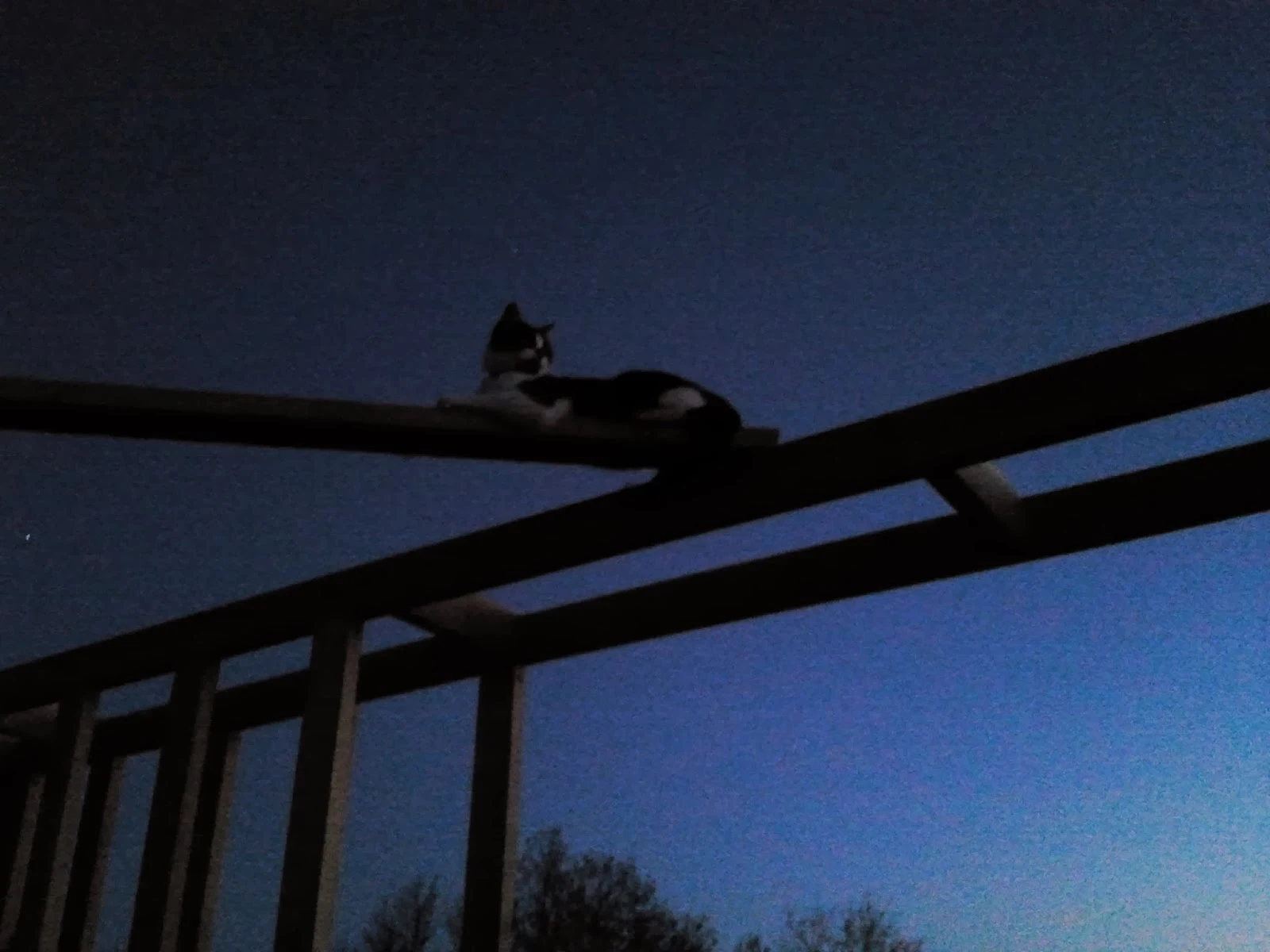

Comme d'habitude, le chat nous a accompagné dans l'effort jusqu'au couché du soleil.

Le week-end qui a suivi, j'avais pris du temps dans la semaine pour préparer moult poteaux.

 Ceci nous a permis de monter les deux derniers murs (Nord-Ouest et refend) en une seule journée. Je ne vous cache pas que ce fut un grosse journée.






A ce stade nous avons pu trinquer au tour complet de l'ossature !

La visite de notre charpentier et de sa femme le lendemain nous a fait plaisir. Il avait l'air de dire qu'on s'en sort assez bien :-) Il a quand même immédiatement vu qu'un des mur n’était pas très droit et nous a expliqué comment rattraper ça au cordeau. Il faut tendre un cordeau en haut des murs, avec des vis pour qu'il soit à environ 1cm du mur. Puis on ajuste à la main. Il faut savoir que sans les contreventements provisoires, l'ossature reste assez souple. Si c'est trop dur à la main, utiliser une sangle à cliquet par exemple. L'alignement doit tenir dans un 1cm. C'est assez simple et en deux heures nous devrions pouvoir rectifier tous les murs.
Après leur départ nous avons attaqué les linteaux. Ces derniers ont pour but de protéger les menuiseries des descentes de charges. Il faut qu'ils soient correctement dimensionnés. Ils vont aussi permettre de rigidifier l'ossature avant de monter la charpente. Le petit conseil de dernière minute de notre charpentier est de les surcoter sur leur longueur d'environ 1mm pour qu'il rentre un peu en force. Ça améliore la rigidité.
Les photos ci-dessous montre la réalisation d'un linteau de porte fenêtre. On voit sur la première photo l'utilisation d'une règle de maçon combinée à des serre-joints pour faire guide de scie circulaire, c'est bien moins cher qu'un rail et c'est aussi efficace.







Nous en avons fait quatre dans la journée. C'est quand même assez long.




Ce week-end nous continuons sur notre lancée, à suivre...
