Le garde corps de la mezzanine

Pour sécuriser l'escalier et la mezzanine, il a fallu poser un garde corps.
Pour contraster un peu avec le bois nous y avons introduit du métal, des barres en acier brut de 27mm de diamètre. Pour info, nous avons commandé les barres sur le site metalenstock.
Nous avons comme d'habitude fait la conception avec SketchUp pour l’insérer dans l’environnement existant, le modèle est disponible ici.


Pour concevoir un garde corps, il y a quelques règles et normes à connaitre. Il faut savoir que le garde corps que nous avons conçu n'est pas aux normes. Il l'aurait été pour une terrasse de hauteur inférieure à 1m, mais pas une mezzanine, car les barreaux horizontaux peuvent être escaladés. Je préfère le préciser au cas où.

Toujours dans la même philo que d'habitude, nous cherchons à faire des choses simples mais efficaces, c'est à dire en évitant les grosses difficultés techniques mais avec un peu d’esthétique quand même. Du coup, ce garde corps est fait de poteaux simples assemblés avec des vis de charpente que nous laissons apparentes.

Voici les étapes de la réalisation.

Les pièces sont d'abords coupées, annotées et percées au niveau des barres.

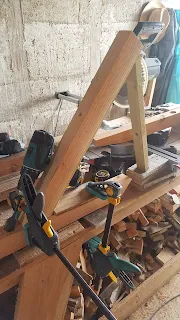

Les trous sont fait avec une mèche de 28mm. Pour les trous en biais de l'escalier, un gabarit au bon angle permet de guider le perçage (système D...)




Les trous font 20mm de profondeur. Nous laissons 5mm de jeu de chaque coté des barres pour faciliter l'assemblage.

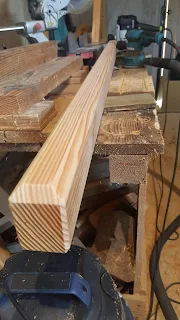

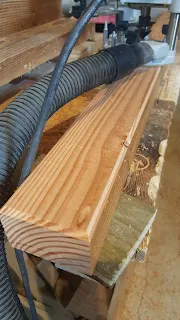

Quand tous les trous sont faits nous passons à la réalisation des chanfreins à la défonceuse puis au pré-perçage des vis. La partie haute des gardes corps, celle où on pose les mains, est chanfreinée plus généreusement et poncée avec un grain 120 pour arrondir les arrêtes et être douce au toucher.


Les barres en acier sont coupées à la scie sabre avec une lame à métaux. Nous n'aimons pas trop manier la meuleuse. La scie sabre la remplace efficacement et de manière beaucoup plus sûre.




Quand tout est prêt, nous pouvons passer à l'assemblage sur place. Les poteaux sont vissés à la mezzanine avec des vis de charpente 8*80mm. Un des poteaux n'est vissé que par la vis du bas au début, cela permet de le mettre en biais pour emmancher les barres une à une. Cela permet aussi d'assurer le nivelage à la fin.
Dans les trous, nous mettons un petit feutre de 3mm pour que les barres rentrent légèrement en force et ne tournent pas, ou pas facilement. Les poteaux entre eux sont assemblés avec des vis de charpente 8*120mm.




Nous continuons avec la partie escalier composée de 3 poteaux. La complexité vient de l'angle. Faire un trou traversant pour passer la barre à travers le poteau intermédiaire a été un peu délicat. Deux des poteaux sont vissés chacun à 2 marches. Des usinages sont faits au bout pour cacher certaines vis. Les marches en chêne (dur) sont pré-percées en 6mm.



Entre la rampe et le mur, nous mettons juste une petite rampe pour sécuriser à minima et renforcer l'ensemble. On finalise avec un poteau parallèle à la rampe en bas.






Il y a eu un petit raté au bout de la rampe, le trou est rebouché à la pâte à bois et poncé après séchage.



Nous continuons avec la suite de garde corps de la mezzanine en suivant le même procédé.





On termine avec le garde corps sous la ferme. Ici il a fallu usiner un peu les poteaux à la scie circulaire à cause d'un léger décalage entre la mezzanine et la ferme.



 On coupe, annote, perce, chanfreine et on assemble ensuite tout ça.







Et voilà la mezzanine sécurisée et fermée. Nous en avons profité pour tout ranger, poncer et huiler le parquet et les marches.







Et voilà, il nous reste maintenant à aménager un peu ! Nous avons officiellement débloqué la dernière pièce de la maison :-)


Temps de conception et de réalisation : ~6 jours (avec ponçage et huilage)  Budget : ~350€ (80€ de bois, 220€ de métal, 50€ de vis)
Outils utilisés : Scie radiale sur table, scie circulaire, scie sabre, défonceuse, visseuse, ponceuse, niveau


lundi 25 juin 2018

Un composteur de luxe de prestige

Notre ancien composteur fait de palettes et de planches de chutes de scierie commence à s’écrouler... Il nous aura rendu un fier service, place maintenant à une réalisation plus durable, mieux placée et plus pratique.
Le nouveau composteur est ouvert, sans couvercle, mais avec une toiture laissant passer un peu d'eau lors des grosses pluies. Les bacs sont plus grands pour permettre de tenir plus de 6 mois avant de remplir un bac et de faire mûrir le compost 18 mois minimum avant utilisation (nous sommes en toilettes sèches, 2 adultes et 1 enfant). On passe de 3 à 4 bacs. Cela permet de stocker à l'abri des outils de jardinage et de la paille propre et sèche. Il est également proche du jardin pour utiliser facilement le compost mûr. Enfin, pas trop loin de la maison pour sortir les seaux sans faire des kilomètres (pour ceux qui pourraient le craindre : il n'y a pas d'odeurs hormis au moment du vidage de seau) . Il est entièrement en pin autoclave (pour supporter l’humidité) acheté chez Cazalé à Toulouse.
Voici le plan Sketchup dans lequel vous avez toutes les dimensions et sections de bois.



Voici notre liste de course en pin autoclave brut:

Poteaux 7/7 en 2 ml - 12 longueurs (24ml)
Chevrons 6/8 en 3 ml - 9 longueurs (27ml)
Planches 26/2.7 en 3 ml - 20 longueurs (60ml)
Planches 17/1.5 en 3 ml - 4 longueurs (12ml)

Tasseaux 2.2/4.5 raboté en paquet de 10 en 2.70 ml = 27 ml - 2 paquets

Toute l'ossature est assemblée en vis de charpente inox 8*120mm.

C'est parti pour la réalisation.

On commence par déterminer l'emplacement et niveler un peu le sol. On plante ensuite des supports pour poteau 7*7 directement en terre. Il n'a pas de fondations. Il est juste planté.



Des entailles (30mm de large, 15mm de profondeur) sont faites à la défonceuse dans les poteaux recevant des planches. Cela permet une finition propre et d’utiliser moins de vis et de bois. On effectue aussi les découpes et pré-perçages des contrefiches et des chevrons. En passant la longueur des chevrons a été déterminée en partir de la dimension des tuiles.



 On attaque ensuite l'assemblage de la structure de base. On prend les cotes au sol pour les reporter en haut. On assemble d'abord une extrémité et on y glisse les planches avant d’équerrer et de fixer le chevron et les contrefiches.




En parallèle du reste nous avons ramené l'eau, c'est assez pratique pour laver les seaux :-)



 On continue la structure en ajoutant les planches au fur et à mesure. Certains équerrages sont faits avec une sangle à cliquet, bien pratique pour le maintenir en place avant de visser les contrefiches.




Les compartiments sont ensuite montés en ajoutant des piquets pour les poteaux au sol. Sur la façade principale, les planches sont tenues avec 2 liteaux. Les alignements des pieds et des bacs sont faits au cordeau. On visse aussi les chevrons dans la foulée.




On attaque la pose de la couverture en tuiles Terreal DC12 (rab de notre toiture). Pour cela on applique strictement les techniques de la pose de la couverture de la maison. Seules des planches de rive ont été ajoutées. Les tuiles de rives reposent dessus sur les cotés. En haut et en bas les planches viennent faire une finition esthétique. Nous n'avons pas prévu de mettre de gouttière.







On termine par la mise en place des liteaux de guidage pour les planches de façade, la découpe des planches et le branchement de l'eau.






Et voila un beau composteur prêt à servir. Nous allons l'entourer de plantations qui bénéficieront de l'eau de ruissellement et du sol enrichi.

Temps de conception et de réalisation : ~6 jours (fait par petites sessions)
Budget : ~650€ (500€ de bois, 120€ de quincaillerie, 30€ de tuiles spécifiques)
